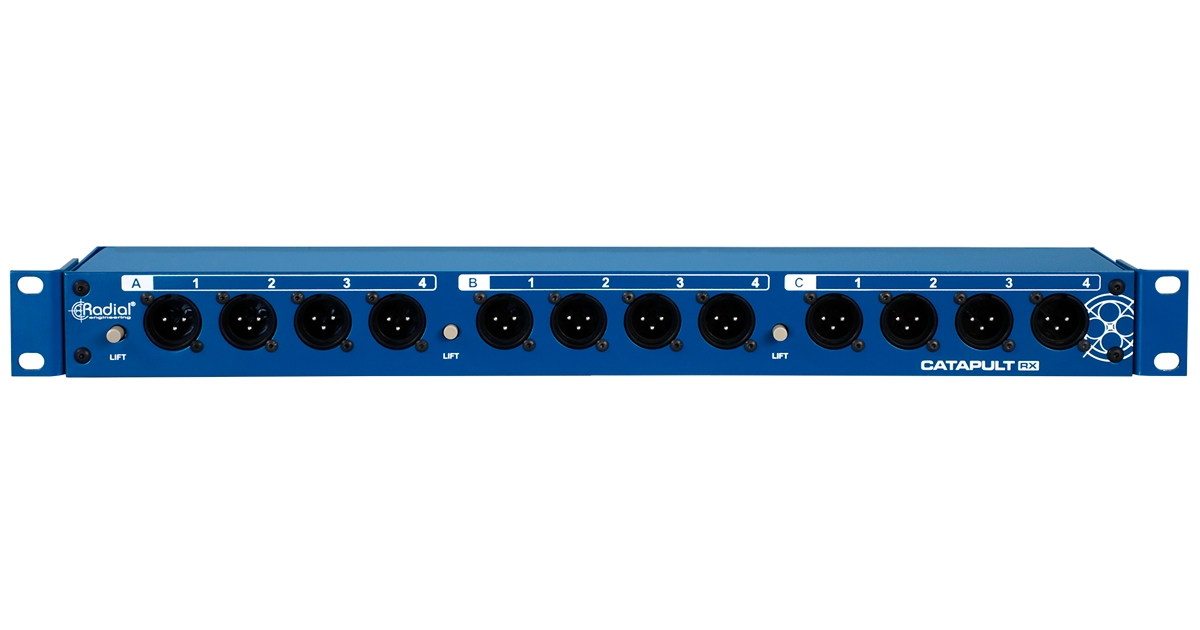

Catapult Rack RX di RADIAL ENGINEERING è un sistema di distribuzione audio, consente il collegamento di un palco con una postazione di Mixaggio tramite cavi Ethernet standard Cat 5 o Cat 6, su 3 linee, ricevendo 12 canali audio analogici bilanciati. E' realizzato in un robusto cabinet in acciaio dalle dimensioni Rack standard 19'', resistente alle dure sollecitazioni dei Tour, è dotato di connettori Neutrik etherCON bloccabili, con gli adattatori Rack reversibili, cioè  installabili anteriormente o posteriormente per adattarsi ad ogni esigenza di cablaggio.

Caratteristiche di rilievo di Catapult Rack RX

• Distribuisce 12 canali audio bilanciati su tre linee di cavi Cat 5


• Compatibile con qualsiasi altro modulo Radial Catapult


• Robusto cabinet dimensioni  Rack 19'' in acciaio


• Connettori Neutrik etherCON bloccabili


• Adattatori Rack reversibili per la configurazione ottimale

Audio analogico su cavi Cat 5

Catapult Rack RX si comporta esattamente come un tipico "Snake" ( in gergo ciabatta), audio analogico multicanale; consente di inviare segnali microfonici o di linea da una posizione come un palco a un'altra come una postazione Mixer senza perdita di segnale, rumore o interferenze e senza la necessità di conversione audio digitale. Ciò che rende unico il sistema Catapult è che utilizza il cavo Ethernet Cat 5, ampiamente disponibile, leggero ed economico. E sufficente collegare semplicemente un cavo Cat 5 schermato per ogni quattro canali audio e collegalo a qualsiasi modulo Radial serie Catapult: i conduttori analogici del cavo CAT5/6 sono usati per fornire quattro linee audio bilanciate a qualsiasi destinazione.

Versatilità a Rack

Catapult Rack RX funziona come tre moduli Catapult racchiusi in un unico chassis. Poiché ciascun cavo Ethernet Cat 5 può trasportare quattro canali, i 12 XLR su ciascun rack Catapult sono divisi in tre banchi, ciascuno con il proprio interruttore Ground Lift per l'eliminazione del rumore e jack Ethernet RJ45 sul pannello posteriore. Eì possibile usare tre cavi Ethernet per collegare tutti i 12 canali a un'unica posizione o dividerli in uno qualsiasi degli stage box Radial Catapult, componendo un sistema audio completamente personalizzabile che può connettere più destinazioni contemporaneamente e includere anche l'isolamento del trasformatore dove necessario.

Robusto a prova di Tour

Catapult Rack RX è concepito per gestire gli ambienti di tour professionistici più difficili e, come tutti i moduli Catapult, includono connettori Neutrik etherCON RJ45. Questi consentono di utilizzare cavi compatibili con un guscio metallico protettivo attorno al connettore Ethernet che protegge da disconnessioni accidentali, prevenendo anche danni alla spina RJ45 stessa. Un'altra caratteristica da sottolineare del Catapult Rack è l'aggiunta di attacchi rack reversibili, che possono essere montati su entrambi i lati del telaio, in modo da poter avere le connessioni XLRS o Ethernet rivolte verso l'esterno a seconda delle necessità.

Funzionamento passivo Straight-Wire

I moduli Catapult Rack non richiedono alimentazione per il oro funzionamento, mantenendo inoltre il segnale nel dominio analogico non effettua alcuna conversione digitale AD. La connessione diretta da ciascun banco di XLR al connettore RJ45 su un cavo Cat 5 garantisce il pasaggio dell'audio passi senza colorazioni o distorsioni.

La Famiglia Catapult

Tutti i moduli Radial Catapult sono compatibili tra loro e venduti singolarmente, è quindi possibile selezionare la combinazione che meglio si adatta alle esigenze personali. Catapult Mini RX e RX possono essere utilizzati insieme in coppia, creando uno snake audio compatto a 4 canali. Tuttavia, se è preferibile avere uno Stage Box a cui collegare i microfoni, ma con un cavo breakout compatto che si adatti alla custodia del mixer, combina Catapult TX4 con Catapult Mini RX. Con l'aggiunta delle unità Catapult Rack, è anche possibile incorporare rack di apparecchiature nelle configurazioni personali per una maggiore versatilità, con ciascuna unità rack che funziona essenzialmente come tre moduli a 4 canali in uno spazio rack 1RU. Con l'ampia varietà di moduli disponibili, è possibile personalizzare la configurazione del tuo palco o studio di registrazione per adattarla a qualsiasi applicazione.

Applicazioni pratiche di Catapult Rack RX

Utilizzo di Catapult Rack RX con Catapult Rack TX

Il sistema Catapult Rack RX + RX (trasmissione e ricezione) consente la trasmissione di 12 canali di audio analogico bilanciato su soli tre economici cavi Cat 5. Questo sistema consente di eliminare ingombranti, pesanti e audio Snake (Ciabatte) multicanali.

Crea zone palco con Catapult Rack RX

Imposta il Catapult Rack RX sulla tua console PA e posiziona tre unità compatte Catapult Mini TX su zone diverse delpalco. Ciò riduce l'ingombro dei cavi  e semplifica le configurazioni e gli smontaggi.

Maggiore versatilità con Catapult TX4

La combinazione di Catapult Rack RX con gli stage box Catapult TX4 incrementa la versatilità dei collegamenti per adattarsi a qualsiasi configurazione. TX4 è dotato di connettori XLR sia maschio che femmina il che consente di usarli per mandate o ritorni, oppure i connettori XLR thru possono inviare i segnali ad una Mixer per i monitor.
